在现代科技的影响下，玩具航模与遥控器的结合已经成为一种趋势，玩具航模遥控器作为一种重要的控制工具，广泛应用于航空、航天模型的操控，本文将详细介绍玩具航模遥控器原理图，帮助读者更好地理解其工作原理和构成。

玩具航模遥控器概述

玩具航模遥控器是一种无线遥控装置，通过无线电信号对玩具航模进行远程控制，其主要组成部分包括遥控器发射器、接收器、控制电路板等，玩具航模遥控器具有操作简单、功能丰富等特点，为玩家提供了极佳的操控体验。

玩具航模遥控器原理图分析

1、遥控器发射器原理

遥控器发射器是玩具航模遥控器的核心部分，负责产生并发出无线电信号，其工作原理基于无线电通信技术，通过内部电路产生特定频率的电磁波，将控制指令以编码的形式发送出去。

2、接收器原理

接收器是玩具航模遥控器中的另一重要部分，负责接收来自发射器的无线电信号，接收器通常采用超再生接收模块，具有灵敏度高、抗干扰能力强等特点，接收器接收到信号后，将其转化为电信号，并传输给控制电路板。

3、控制电路板原理

控制电路板是玩具航模遥控器的“大脑”，负责处理接收到的信号并控制玩具航模的执行机构，控制电路板上有许多电子元件，如电容、电阻、晶体管等，以及用于处理信号的微处理器，当控制电路板接收到信号后，微处理器会对信号进行解码，并根据解码结果控制执行机构做出相应的动作。

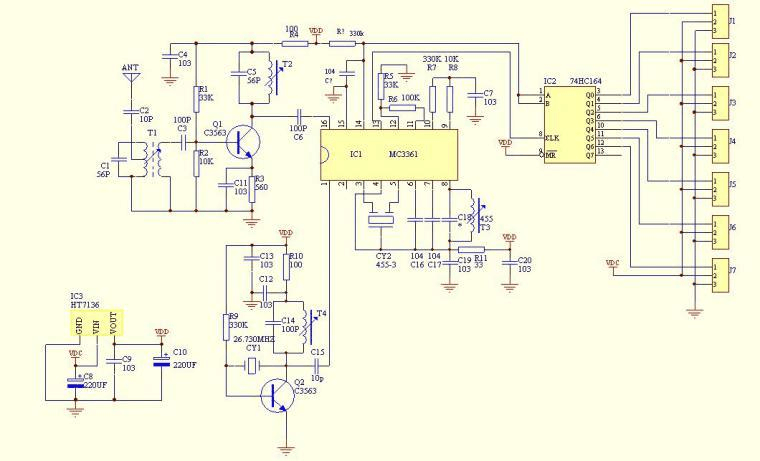

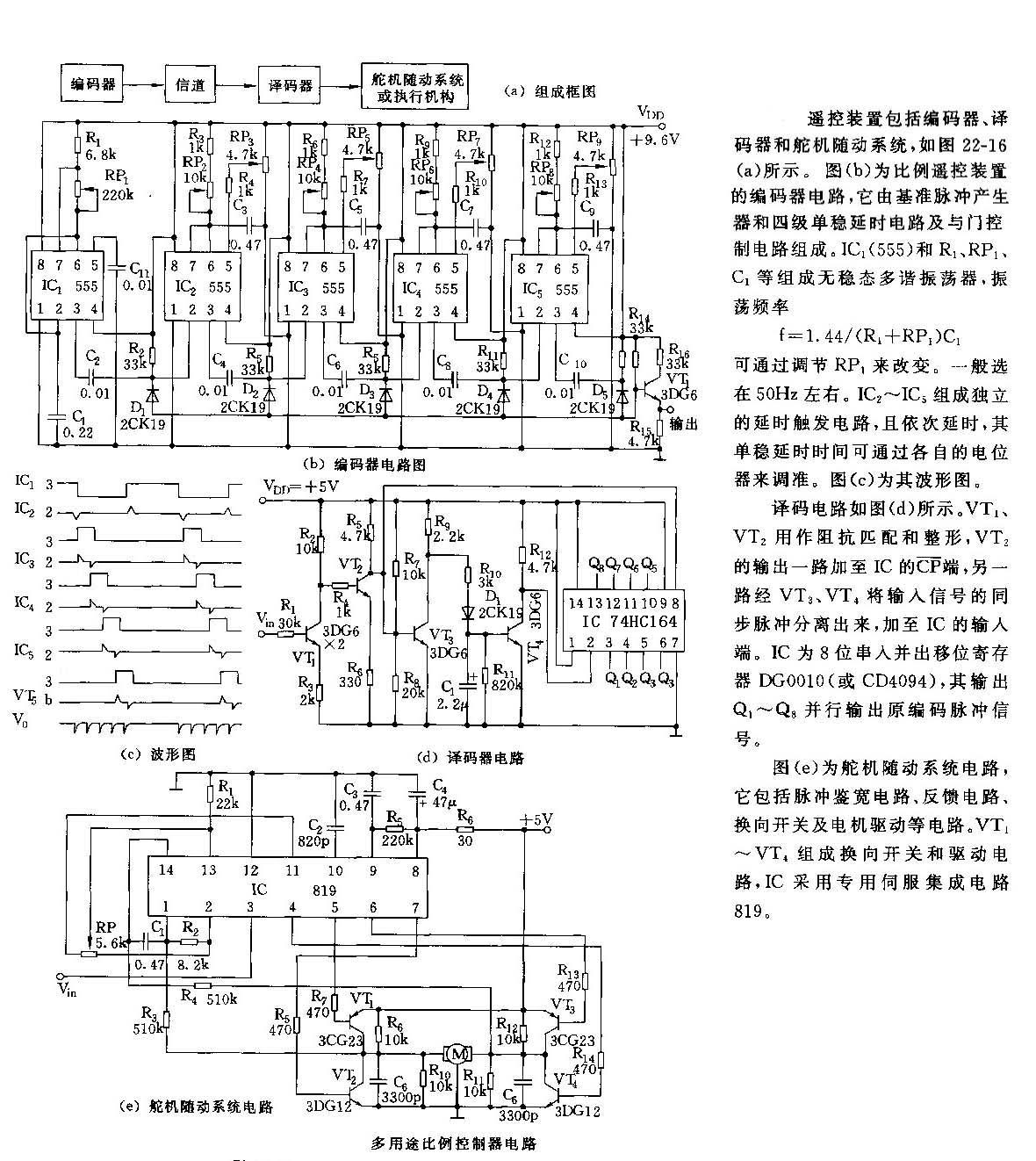

玩具航模遥控器原理图详解

1、电源电路

电源电路为玩具航模遥控器提供电能，遥控器采用干电池或充电电池作为电源，电源电路将电池提供的电能转换为适合其他电路工作的电压和电流。

2、编码/解码电路

编码/解码电路是玩具航模遥控器中的关键电路，发射器端的编码电路将控制指令编码成无线电信号发送出去，而接收器端的解码电路则负责将接收到的无线电信号解码成控制指令。

3、调制/解调电路

调制/解调电路在玩具航模遥控器中起到信号转换的作用，发射器端的调制电路将编码后的信号进行调制，以便于传输；接收器端的解调电路则将调制后的信号进行解调，以恢复原始的控制指令。

4、遥控信号传输

遥控信号传输是玩具航模遥控器实现远程控制的关键，发射器将编码后的控制指令以无线电波的形式发送出去，经过一定距离后，接收器捕获这些信号并将其转化为电信号，随后，控制电路板处理这些信号并驱动执行机构完成相应动作。

实际应用与案例分析

玩具航模遥控器原理广泛应用于实际航模飞行中，通过操纵遥控器的摇杆和按钮，玩家可以控制玩具航模的起飞、降落、前进、后退、左转、右转等动作，在实际应用中，遥控器的稳定性和抗干扰能力至关重要，以确保遥控距离的可靠性和操作的精准性。

本文详细介绍了玩具航模遥控器原理图，包括遥控器发射器、接收器、控制电路板等组成部分的工作原理和相互作用，通过深入了解玩具航模遥控器原理，我们可以更好地理解和应用这一技术，提高遥控器的性能，为玩家带来更好的操控体验。
